电子皮带秤由秤框、传感器、测速头及仪表组成。秤框用以决定物料的有效秤量，传感器用以测量质量并转换成电量信号输出，测速头用以测量皮带轮传动速度并转换成频率信号，仪表由测速、放大、显示、积分、分频、计数、电源等单元组成，用以对物料重量进行直接显示及总量的累计，并输出物料质量的电流信号作调节器的输入信号。

按一定速度运转的带式输送机有效称量段上的物料重量P，通过秤框作用于传感器上，同时通过测速头，输出频率信号，经测速单元转换为直流电压μ输入到传感器，经传感器转换成Δμ电压信号输出，电压信号Δμ通过仪表放大后转换成4～20mA的直流电IO信号输出，IO变化反映了有效称量段上物料重量及皮带速度的变化，并通过显示仪表及计数器，直接显示物料重量的瞬时值及累计总量，从而达到电子皮带秤的称量及计算目的。

电子皮带秤的工作原理如图2-20所示，结构如图2-21所示。

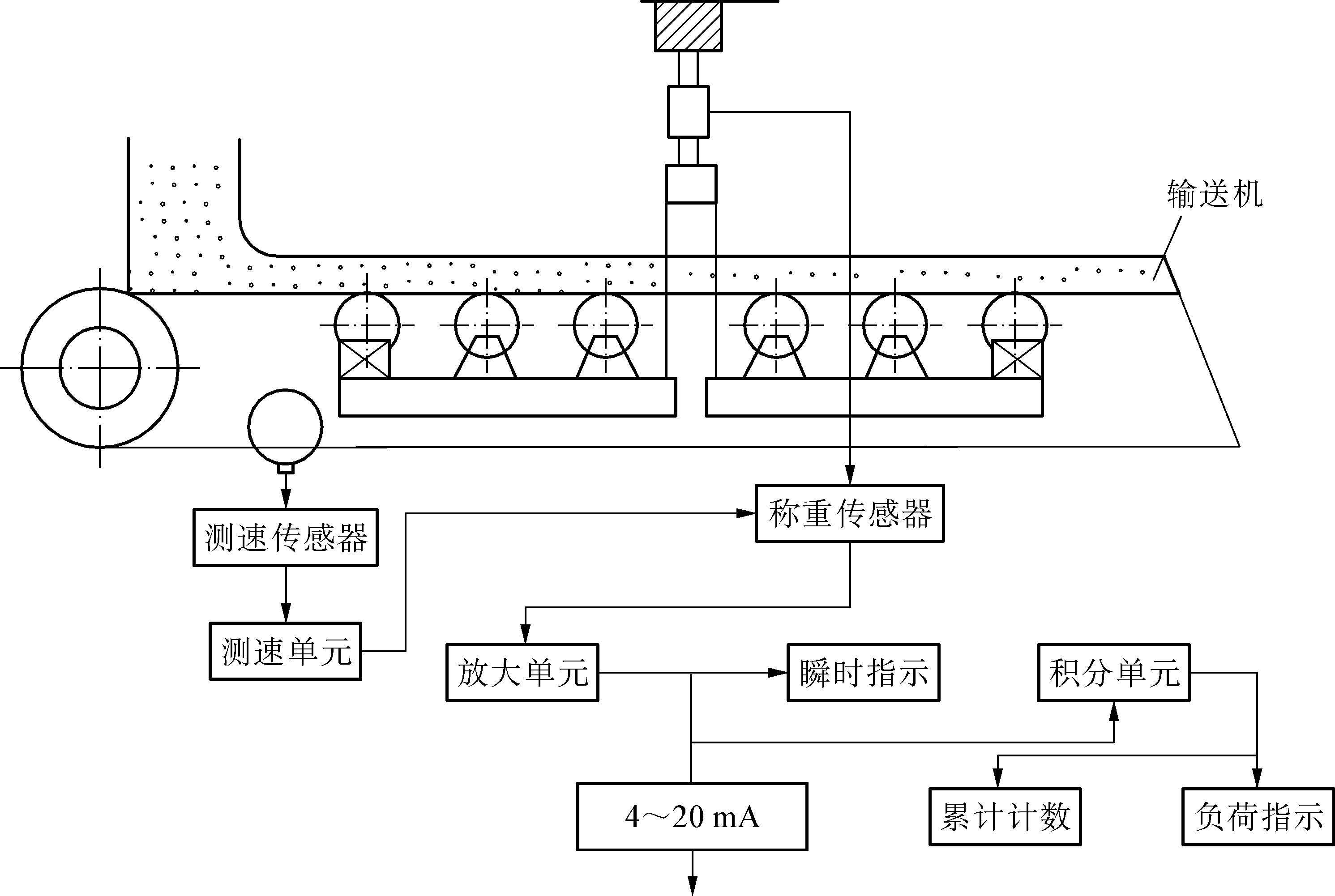

图2-20　电子皮带秤工作原理

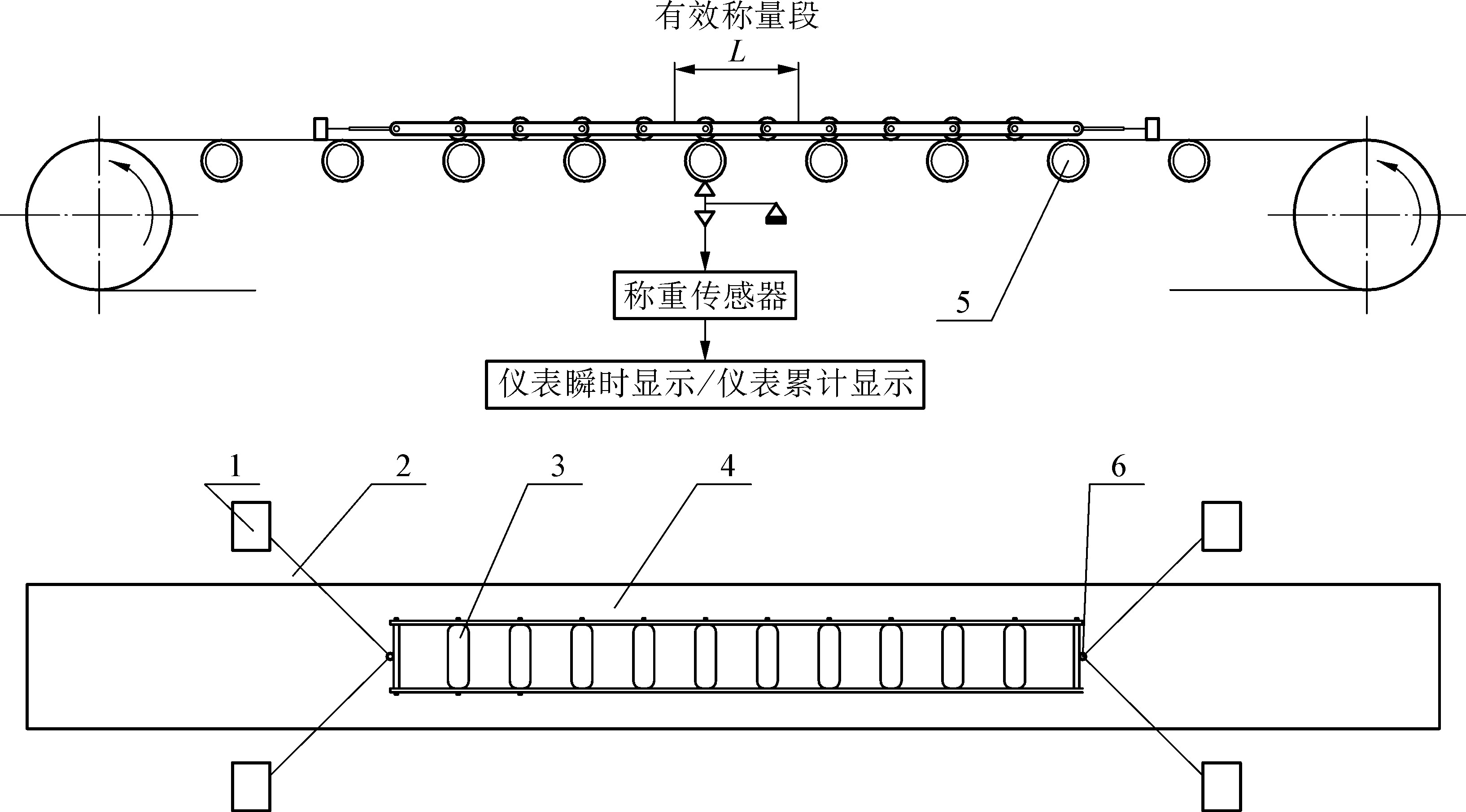

图2-21　电子皮带秤系统结构

1-立柱; 2-软绳; 3-滚链; 4-皮带; 5-托辊; 6-链环

2.6.2　电子皮带秤状态维护内容及周期

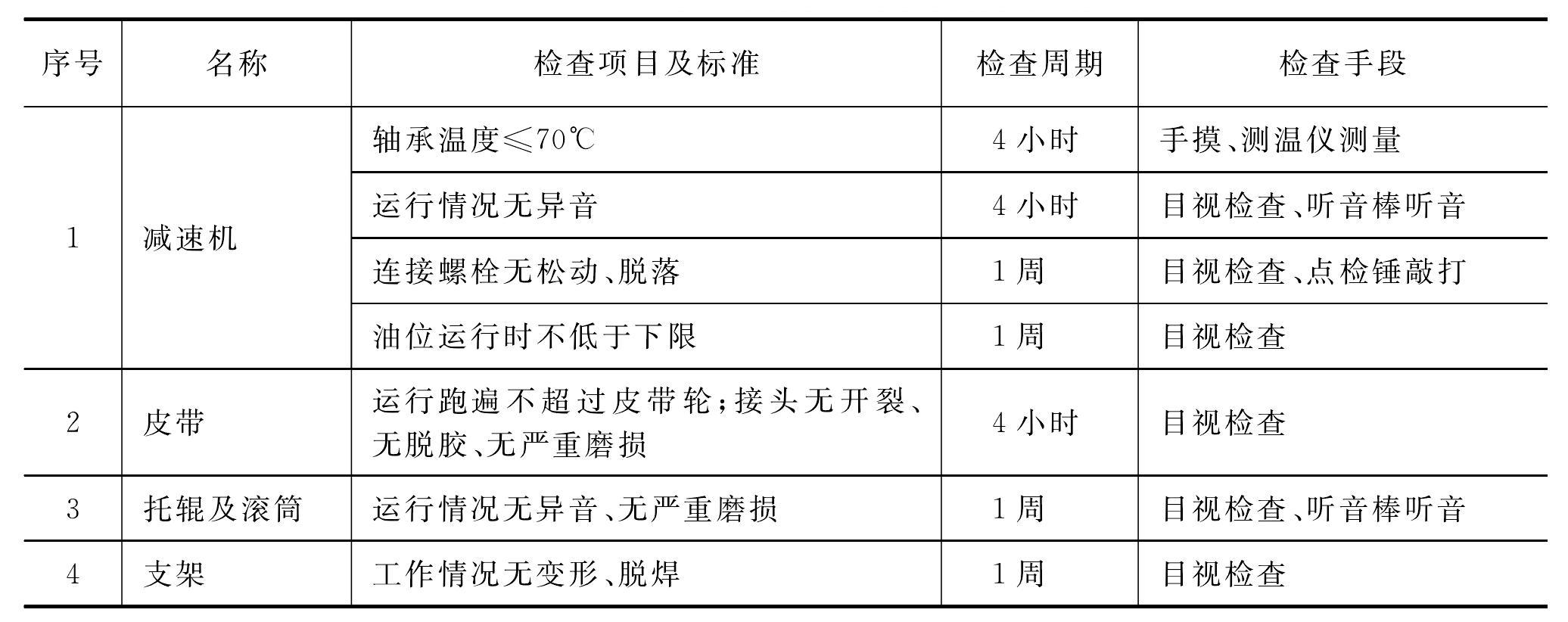

电子皮带秤状态维护内容及周期见表2-19。

表2-19　电子皮带秤状态维护内容及周期

2.6.3　电子皮带秤常见故障及处理对策

电子皮带秤常见故障及处理对策见表2-20。

表2-20　电子皮带秤故障与处理对策

2.6.4　电子皮带秤机定(年)修主要施工内容

电子皮带秤机定(年)修主要施工内容如下：

(1) 滚筒更换;

(2) 托辊更换;

(3) 清扫器更换;

(4) 电机、减速机检查加油、更换;

(5) 皮带更换;

(6) 皮带连接处检查处理;

(7) 检查各机架的各连接部位是否脱焊。

2.6.5　电子皮带秤主要零部件的检修参数

电子皮带秤主要零部件的检修参数见表2-21。

表2-21　电子皮带秤检修参数

2.6.6　电子皮带秤检修的注意事项

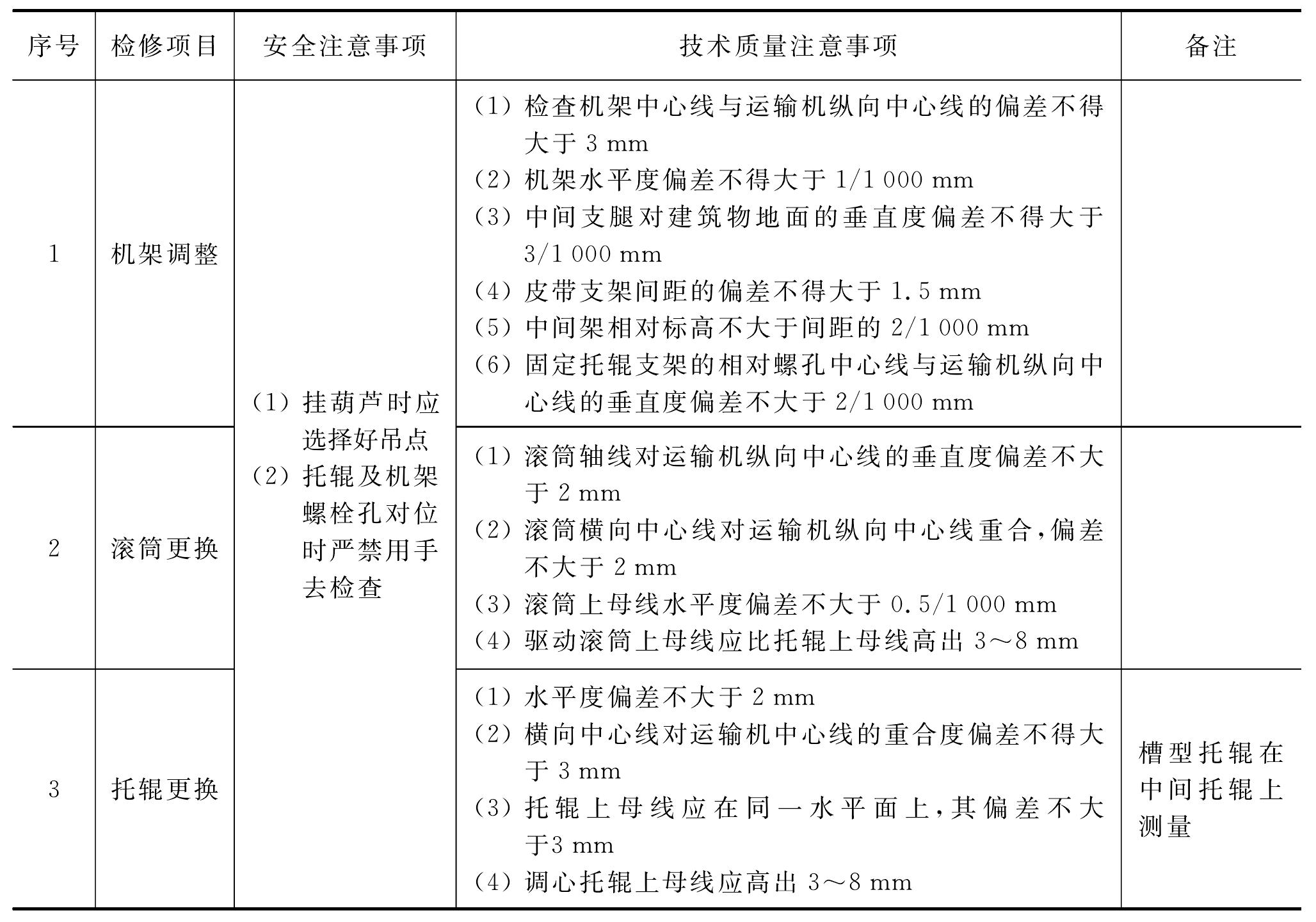

电子皮带秤检修的注意事项见表2-22。

表2-22　电子皮带秤机检修的注意事项

2.6.7　电子皮带秤机的维护检修质量要求

(1) 包胶滚筒表面不得有打皱、鼓凸、破裂等现象。

(2) 清扫器与皮带的接触面不小于90%。

(3) 皮带搭接处的厚度不超过皮带厚度的5%，搭接方向必须是皮带运转方向。

(4) 电子带式输送机在运转中应保持平稳、不得有跑偏、断裂现象，托辊不得有粘结物，压头不得过线、位移、积料或积水。

(5) 电子秤的工作环境气温为0～40℃，相对湿度≤85%，空气中不得含有腐蚀性的气体。
